磨加工自動控制儀MZK-A型
外磨主動測量裝置DCJ-Z5-80W型
     MZK-A型控制儀與DCJ-Z5-80W測量裝置組合用于外圓磨床上，可實現連續表面零件磨加工過程中的主動測量和自動控制，能發出精磨、光磨、尺寸三個控制信號，適用于大批量生產。
主要技術性能：
1、測量范圍：Φ5～Φ80mm
2、示值變動性：1μm
3、測量裝置中心高：123mm
4、油缸行程：50mm
5、油缸工作壓力：0.7～0.8MPa
6、電源：220V±100/0    50Hz
7、外形尺寸（長寬高）：
      控制儀270×245×135mm
      裝置210×74×173mm
8、重量：控制儀5Kg
         裝置6Kg

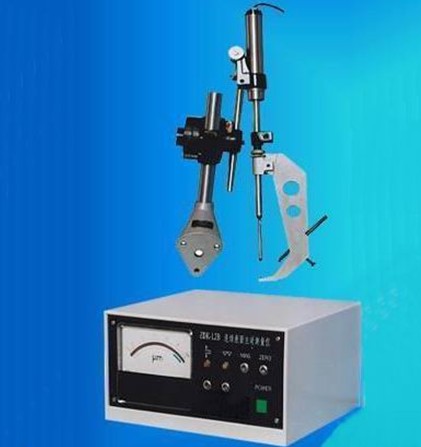

ZDK-L2B型測量儀與ZDW-LS150型裝置組合用于外圓磨床上,可實現連續表面零件磨加工過程中的主動測量,并隨著磨削余量的減少,依次發出"精磨"和"尺寸"兩個燈光信號,提醒操作者控制進給量或及時退刀,ZDW-LS150A型(傳感器為LVDT)測量裝置與MZK型主動控制儀組合,其功能、技術、性能及使用方法同上。
      ZDW-LS150B型裝置與ZDK-L2B型控制儀組合，其功能、技術、性能及使用方法同上。尤其適用于曲軸連桿頭等較短軸徑的主動測量。
主要技術性能：
1、測量范圍：Φ3～Φ200mm（>200mm可特殊訂貨）
2、示值變動性：1μm     （被測直徑≤100mm時）
              1.5μm  （被測直徑>100mm時）
3、電源：220V±10 %      50Hz
4、控制儀外形尺寸：
   （長×寬×高）270×245×135mm
5、控制儀重量：3.4Kg
6、裝置尺寸：（長×寬×高）200×150×400mm
7、裝置重量：5Kg
