詳細介紹

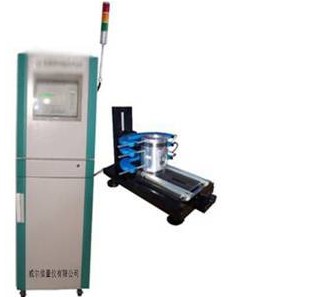

活塞外徑多截面測量儀用于測量活塞外圓多個直徑(一般少于5個),采用通過調整可上下移動的高精密水平浮動裝置來進行測量,用標準棒調整各層共面和同一層兩測頭同軸,有專用機構和軟件支持確保測頭測在活塞最大外徑上,各個調整環節方便、快捷。專用標準件,采用電腦或專用5參數數顯電感電箱顯示數值,自動分析處理數據,操作簡單、方便,測量效率高。即可用于車間在線測量,也可用于計量部門。
②適用測量范圍
活塞外徑:Φ80mm-Φ130mm
活塞高度:Φ80mm-Φ140mm
被測截面間距:大于14mm
③技術指標
分辨率:0.1um
示值范圍:-199.9 um—+199.9 um;-1999 um—+1999 um。
重復精度:1.0um/30次
調零范圍:大于±30um
④工作條件
電源要求:AC220V
工作溫度:-10℃-50℃
⑤儀器配置:
示值儀器:專用電腦機柜或5參數專用數顯電感電箱
傳感器:電感式位移傳感器
校準標準件:專用高精度標準件
工作臺:帶筋面高精度工作臺
測頭材料:硬質合金
測點半徑:R1.5mm
