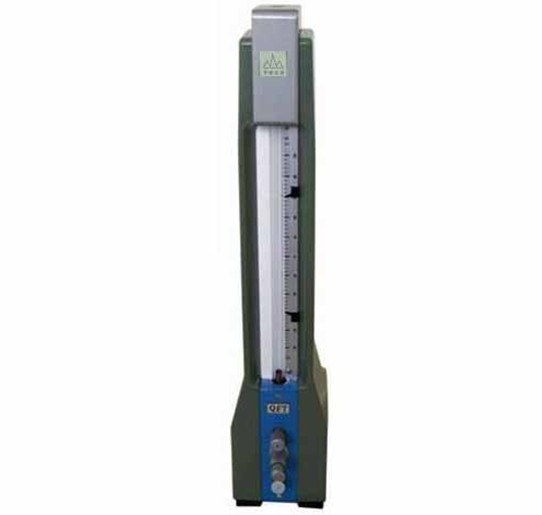

浮標式氣動量儀
詳細介紹
浮標式氣動量儀是利用空氣流動特性原理進行幾何量的精密測量。若配以氣動測量頭或測量裝置，可以用于對：內徑、外徑、槽寬、厚度、中心距、圓度、圓柱度、錐度、直線度、平面度、直線度、平行度、垂直度、同軸度、對稱度、密封性等參數的精密測量，通過應用設計，還可以將上述測量項目進行有機結合，實現對工件的多參數綜合測量。
“浮標量儀”至今仍然暢銷世界各國，因為它在下列四個方面表現出良好而又廣泛的效果：
①有高精度要求的內徑、外徑等； ②大批量生產的零件；
③在質量管理中被特別重視的零件； ④同時對多個尺寸，進行多參數同時的測量。
我公司生產氣動產品的人員已有多年的經驗，產品技術性能夠滿足：日本國家《JIS·B7535工業標準》；產品質量達到中國《JJG356-2004氣動量儀》檢驗標準，使得〝三門峽安測量儀有限公司的氣動量儀〞產品躍進世界先進行列。
性能指標：
|
基本放大倍數
|
示值范圍
（um）
|
有效示值范圍
(被測件公差范圍)
|
刻 度 尺
|
||
|
刻度值(um)
|
格寬度(mm)
|
全刻度格數
|
|||
|
1000
|
200
|
160
|
5.0
|
5
|
40
|
|
2000
|
100
|
80
|
2.0
|
4
|
50
|
|
5000
|
40
|
30
|
1.0
|
5
|
40
|
|
10000
|
20
|
16
|
0.5
|
5
|
40
|
產品特點：
1、可測量工件的各種幾何參數、形狀和位置誤差，特別對某些機械量具和量儀難以實現的測量，例如深孔內徑，小孔內徑、窄槽寬度等，用氣動量儀比較容易實現。
2、量儀的放大倍數越高，人為誤差較少，工作時無機械摩擦，沒有回程誤差。
3、操作方便、讀數直觀、能夠進行連續測量。特別是多管拼合式氣動量儀,能夠同時測量多個參數，測量效率高。
4、實現測量頭與被測表面不直接接觸，減少測量力對測量結果的影響，避免劃傷被測件表面，對薄壁易變性零件的測量尤為適用，由于非接觸測量，測量頭可以減少磨損，延長使用壽命。
5、氣動量儀本體與測量頭之間采用軟管連接，可實現遠距離測量。
6、結構簡單，工作可靠，調整、使用和維修都十分方便。
使用條件：
1、清潔干凈且干燥空氣源
2、空氣源工作壓力0.3—0.7Mpa
我公司生產制造的高精度空氣過濾裝置QGL-3完全滿足浮標式氣動量儀的使用要求。
