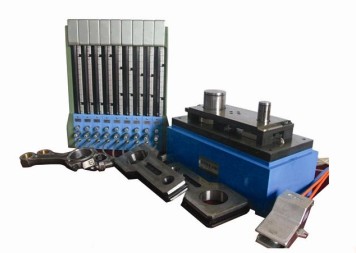

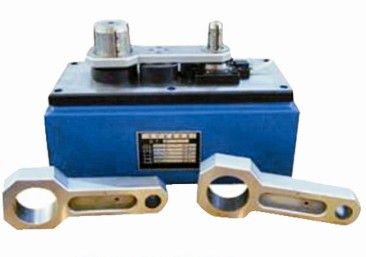

連桿綜合測量裝置
詳細介紹
該類裝置采用氣動測量方法進行綜合測量，用QFT型浮標式氣動量儀指示測量結果。可同時測量各種連桿的大端孔徑和錐度、小端孔徑和錐度、兩孔軸心線的平行度、扭曲度及中心距，是發動機行業連桿必備的檢測手段。它是根據用戶參數不同需求而專門設計制作。
測量參數及使用浮標式氣動量儀數量
|
序號
|
測量參數
|
使用浮標量儀數量
|
|
1
|
大孔內徑、錐度
|
2管
|
|
2
|
小孔內徑、錐度
|
2管
|
|
3
|
大小孔中心距
|
1管
|
|
4
|
大小孔平行度(X方向)
|
2管
|
|
5
|
大小孔扭曲度(Y方向)
|
2管
|
.jpg)

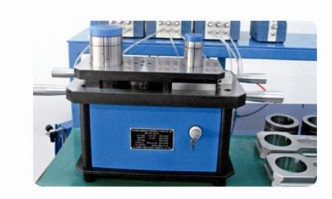

連桿生產線測量實例
