- 校對環規及校對柱

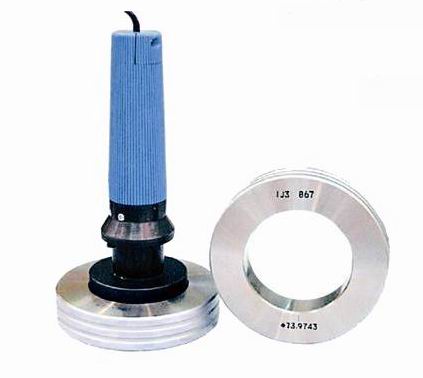

電子塞規DG-S型
詳細介紹
ＤＧ－Ｓ型電子塞規是用于內孔直徑測量的精密量規，它采用差動電感原理對各種內孔直徑進行相對測量。
ＤＧ－Ｓ型電子塞規與DZL-1、DZL-1A、DZL－１Ｂ型電子柱量儀以及DGS-6C、ＤＧＳ－６Ｄ、ＤＧＢ－５Ｂ型電感測微儀配套使用，給出相對變化量。借助電子塞規，不僅可以測量微米級直徑，而且通過其在孔內旋轉和平移可以測量其橢圓度和圓柱度。
主要技術參數及條件：
|
被測孔內徑范圍
|
Ф15～Ф120mm
|
|
下述情況需特殊定貨
|
≥Ф9-Ф15mm；＞Ф120mm；淺孔或淺盲孔
|
|
示值變動性
|
≤δ/10(δ為被測孔徑的公差值)
|
|
定位基準誤差
|
＜1/10被測公差帶
|
|
測量力
|
0.3～0.9N
|
|
重量
|
約1.5kg
|
|
與塞規連接的電纜線長度
|
3m
|
|
使用環境溫度
|
室溫
|
|
校對規（1套）
|
上限尺寸 1件 下限尺寸 1件
|
|
電箱
|
1臺
|
|
部分接觸零件的材料：
|
導向套 經氮化處理的合金鋼
|
|
測量探頭（兩個小球）
|
鎢鈷硬質合金
|
|
校對規的極限檢定誤差
|
±（0.5+D/100）μm, 式中D—孔徑
|
